AegisCoatコンフォーマルコーティング剤
非フッ素系速乾型不燃タイプCONFORMAL COATING AGENT
当社が今まで培ったフッ素コンフォーマルコーティング剤の知見を活かし、フッ素樹脂を使用しない「常温速乾型不燃性コンフォーマルコーティング剤」を開発しました。
従来の有機溶剤系のコーティング剤にはない『常温速乾』『不燃性』を実現。
常温速乾型不燃性
コンフォーマルコーティング剤
（非フッ素系）
特長FEATURES
防滴・防湿性
湿度・結露・腐食ガスなどから実装基板・電子部品を強力に保護します。
耐マイグレーション性
くし型電極に塩水を一定量滴下しても、腐食やマイグレーションが起こりません。
塩水滴下試験

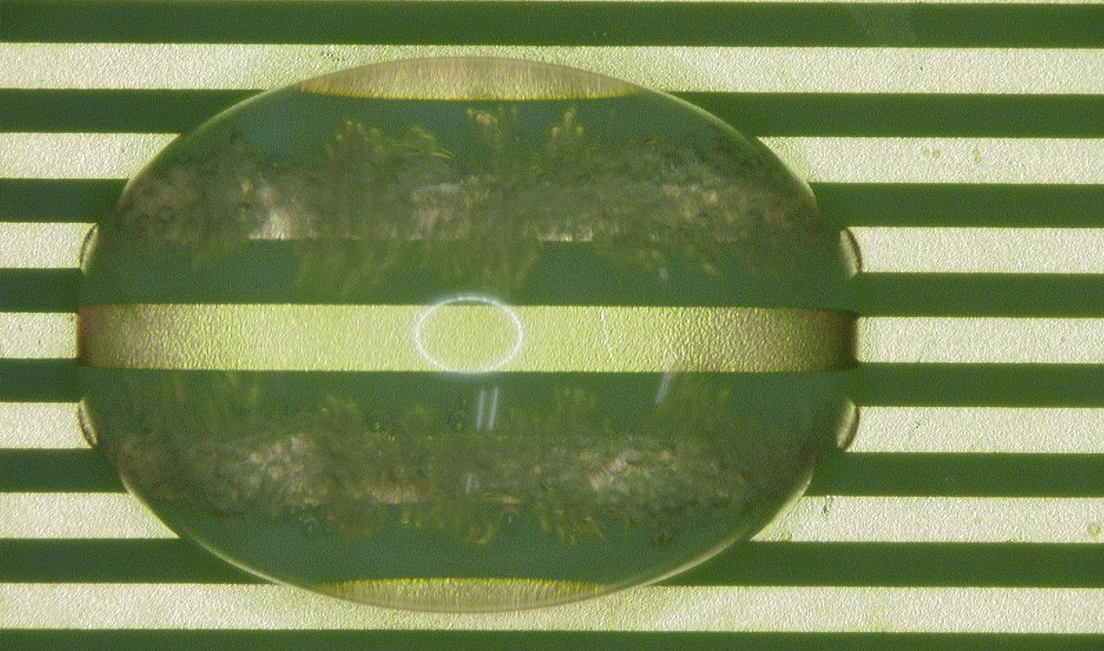

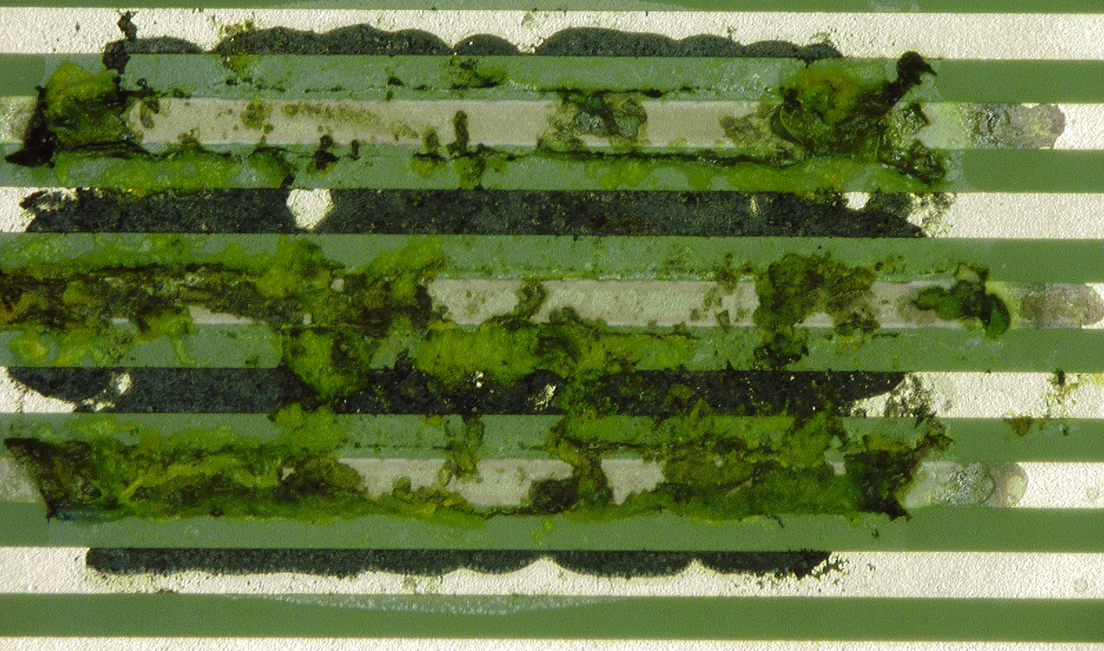

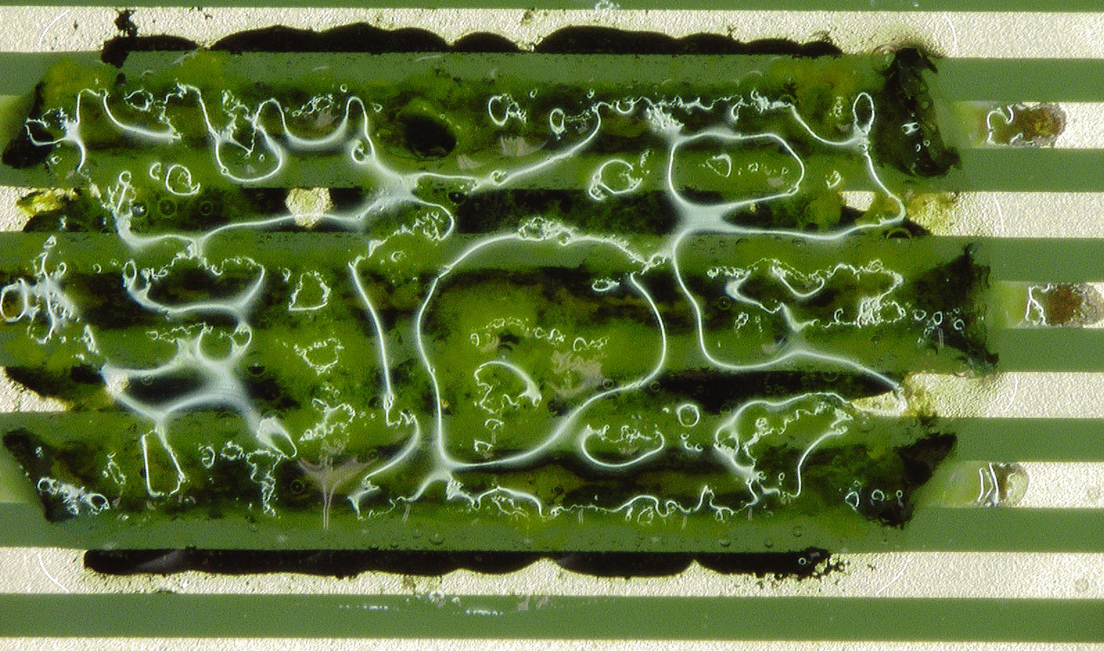

| 未塗布 | ||
|---|---|---|
| 着滴直後 | 着滴後15分 | 水分拭取り後 |
 |
 |
 |

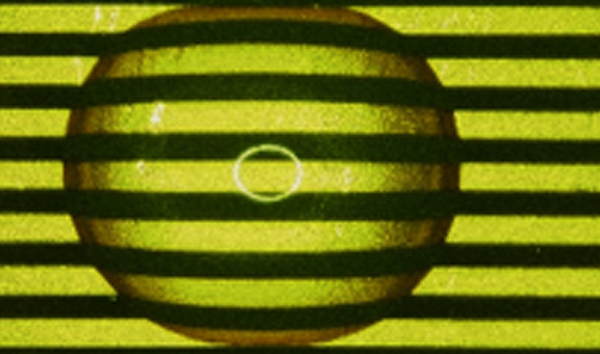

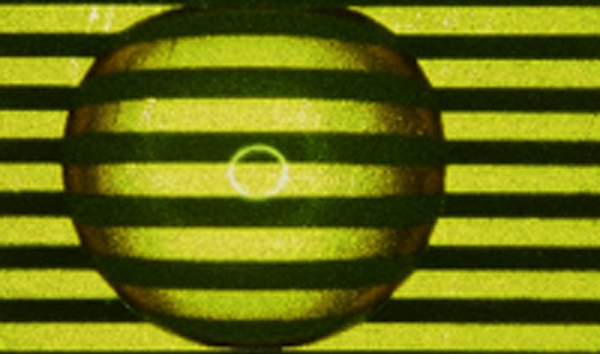

| HFHシリーズ | ||
|---|---|---|

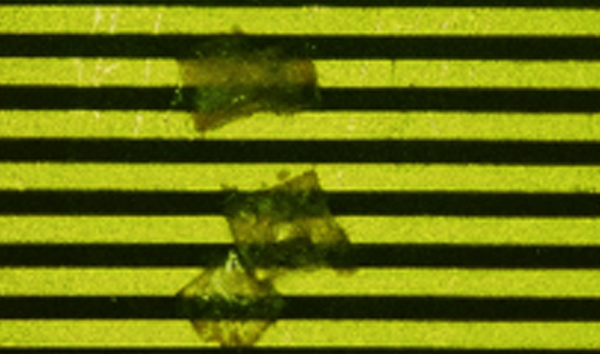

| 着滴直後 | 着滴後15分 | 乾燥後 |
 |
 |
 |
試験条件
-
- 使用基材
- くし形電極 JIS 2型 L/S=318/318μm
-
- 塗布品
- HFHシリーズ
-
- 印加電圧
- DC 5V
-
- 塩水滴下量
- 0.3g (5wt%塩水)
耐硫化性
耐硫化性のある樹脂被膜により、銀メッキの硫化を防止します。
腐食試験
| 試験時間14時間後 | |
|---|---|

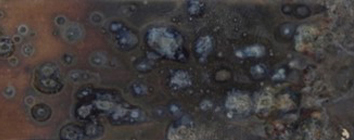

| 未塗布 硫化発生：多 |

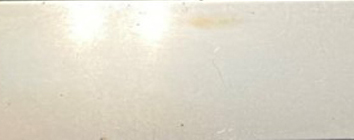

HFHシリーズ 硫化発生：無 |
 |
 |
試験内容
-
- 使用基材
- 銀メッキ基材
-
- 塗布品
- HFHシリーズ
-
- ブランク
- 未塗布基材
-
- 塗布条件
- DIP塗布
-
- 試験方法
- 硫化アンモニウム溶液（0.5％）2.5mlと試験片を密閉容器に投入し14時間静置
-
- 評価方法
- 外観目視

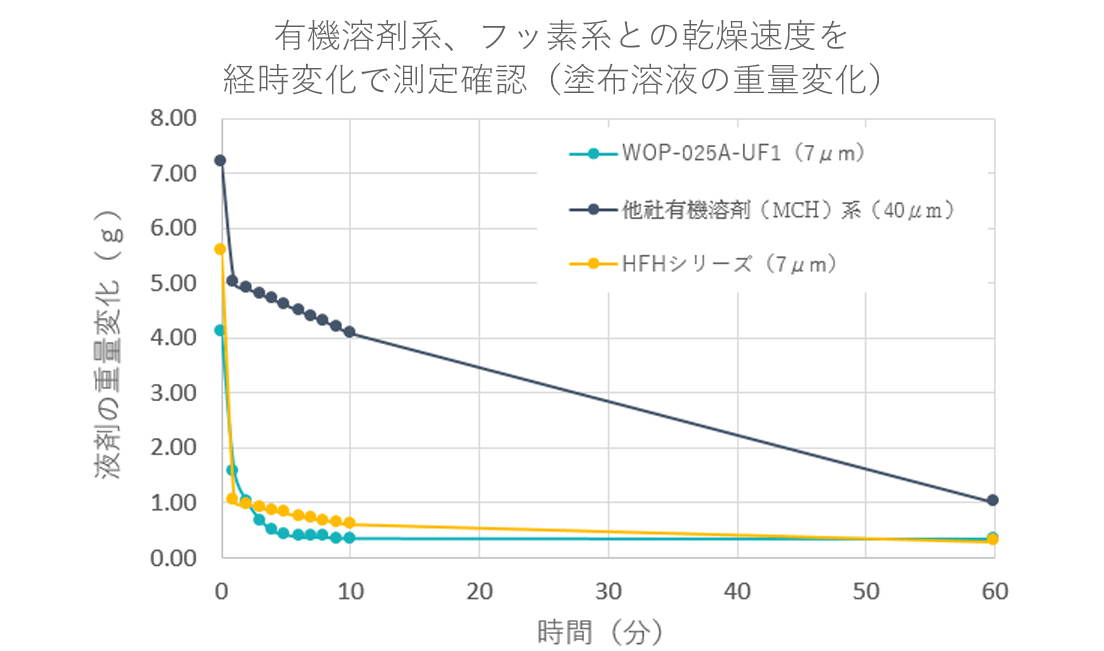

常温速乾
有機溶剤より速く乾燥します。
試験内容
-
- 塗布品番
- WOP-025A-UF1
HFHシリーズ
他社有機溶剤（MCH）系
-
- 塗布基材
- OHPシート（A4サイズ）
-
- 塗布方法
- 武蔵エンジニアリング社のCV-12(カーテンコーター）
耐熱衝撃性
熱衝撃に対してクラックの発生はありません。
| 項目 | HFHシリーズ 非フッ素系樹脂 |
|---|---|
| 耐電圧試験 | 1000サイクル 結果：異常なし |

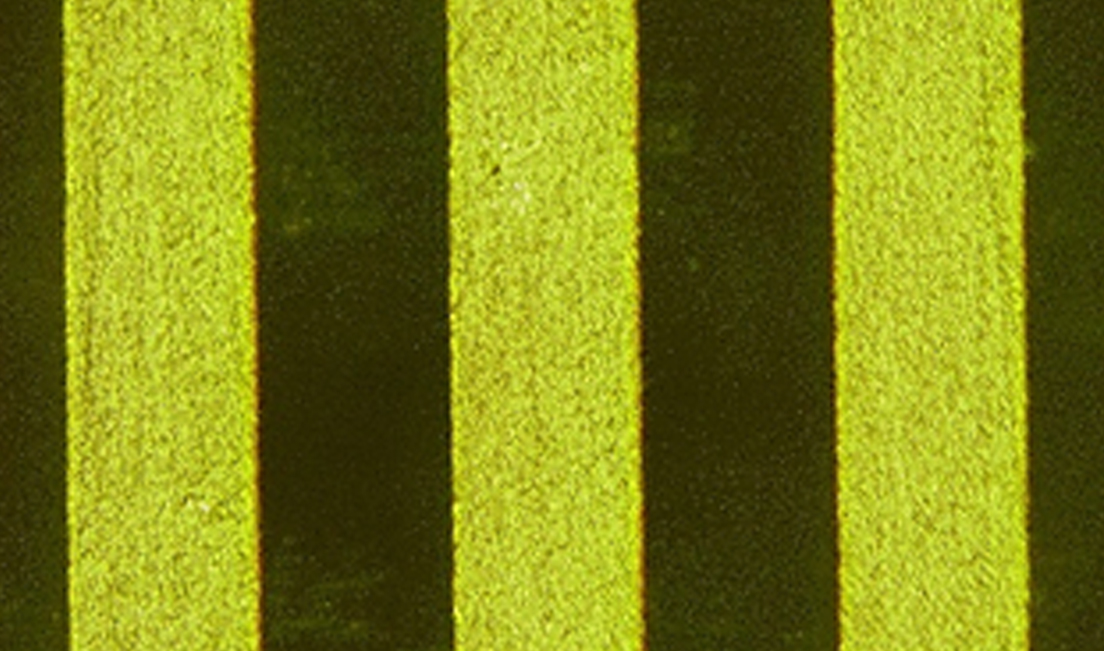

| 外観 |  |
試験内容
-
- 塗布基材
- くし形電極基板2型（参照規格：JIS Z3197）
-
- 塗布品番
- HFHシリーズ
-
- 試験槽条件
- -40℃⇔125℃／30min
1000サイクル毎に耐電圧試験（参照規格：MIL-L46058Cにより絶縁性を判定）
塗布装置COATING DEVICE
さまざまなコンフォーマルコーティング用のディスペンサーに対応可能です。
保有設備のご利用可否についてはお気軽にご相談ください。
武蔵エンジニアリング株式会社エアロジェット(ジェットディスペンサー)
ノードソン株式会社 EFDビジネスグループPICO Pulse(ピエゾ式ジェットディスペンサー)
ノードソン・アドバンスト・テクノロジー株式会社SC-280(フィルムコーター)
評価・分析機器EVALUATION AND ANALYSIS EQUIPMENT
最新の評価・分析機器を積極的に導入し、新技術/商品の開発に注力しています！
冷熱衝撃装置
小型環境試験機
接触角計
