AegisCoatコンフォーマルコーティング剤
非フッ素系無溶剤UV硬化タイプCONFORMAL COATING AGENT
当社が今まで培ったフッ素コンフォーマルコーティング剤の知見を活かし、フッ素樹脂・溶剤を使用しない「無溶剤UV硬化型コンフォーマルコーティング剤 」を開発しました。
無溶剤UV硬化型
コンフォーマルコーティング剤
（非フッ素系）
特長FEATURES
防水・防滴・防湿性（ウォータードロップ試験）
水滴・湿度・結露などから実装基板・電子部品を強力に保護します。
| 未塗布 | MUSシリーズ | |
|---|---|---|
| 耐電圧（V） | 0 | >5000 |
| 漏れ電流（mA） | 0.112 | 0 |
試験内容
-
- 塗布基材
- くし形電極 JIS 2型 L/S=318/318μm
-
- 塗布品番
- MUSシリーズ
-
- 印加電圧
- DC5000V（昇圧速度500V/s）0.1mA以上で試験停止
-
- 純水滴下量
- 0.3g
耐硫化性
耐硫化性のある樹脂被膜により、銀メッキの硫化を防止します。

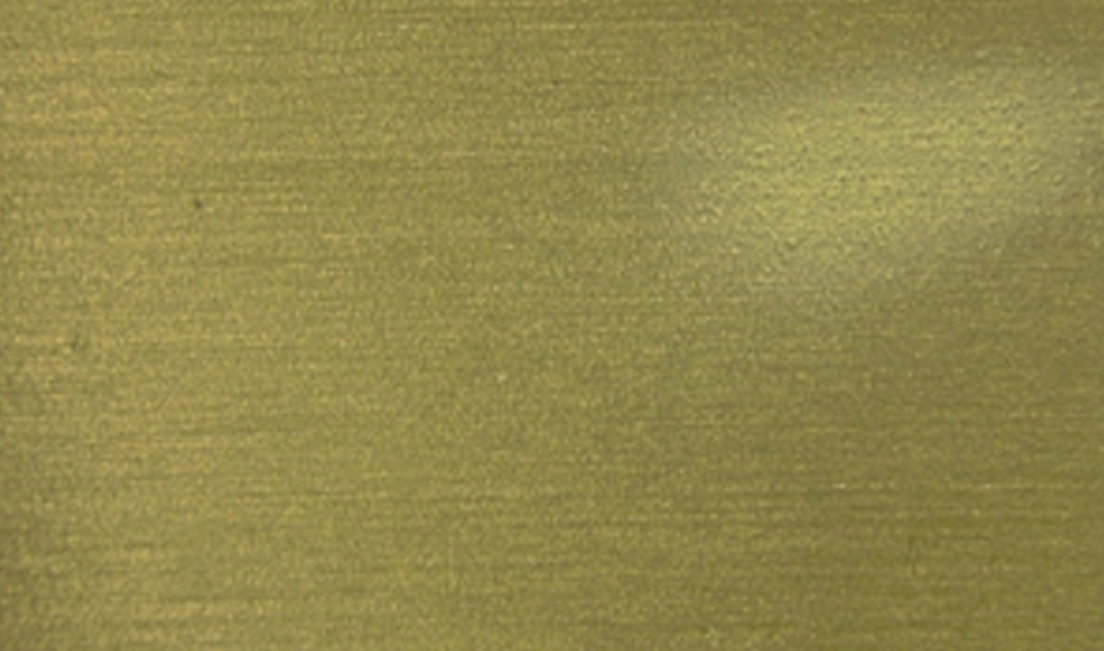

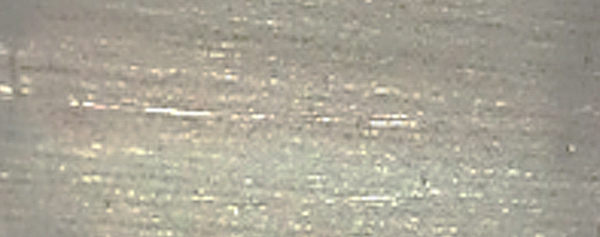

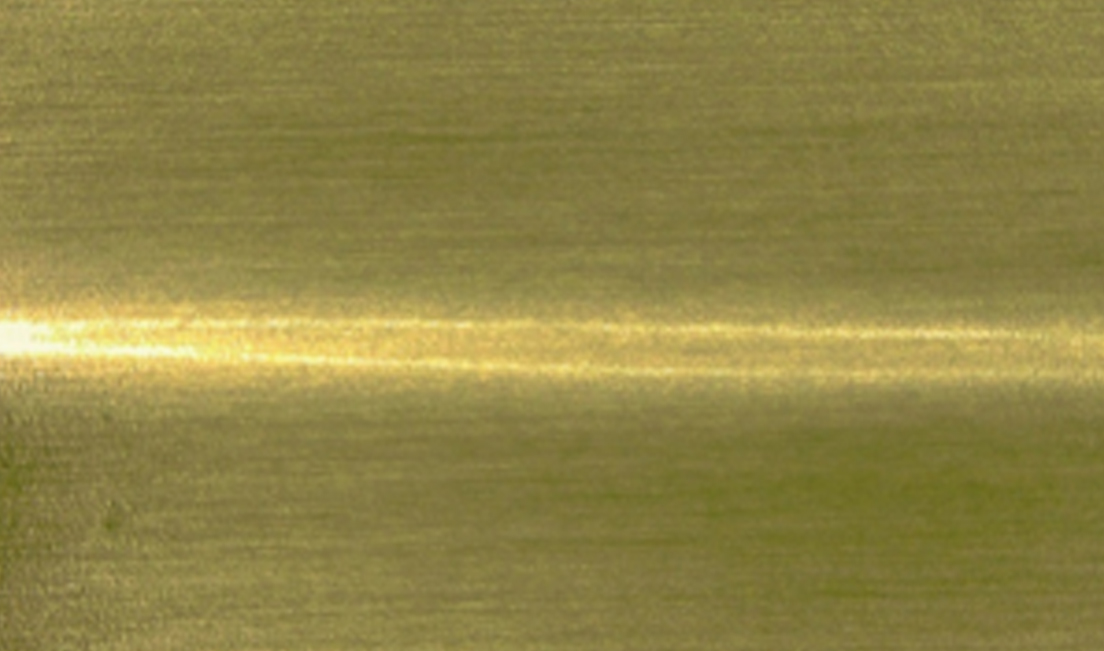

腐食試験
| 試験時間14時間後 | |
|---|---|
| 未塗布 硫化発生：多 |
MUSシリーズ(膜厚50μｍ） 硫化発生：無 |
 |
 |
試験内容
-
- 使用基材
- 銀メッキ基材
-
- 試験方法
- 硫化アンモニウム溶液（0.5％）2.5mlと試験片を密閉容器に投入し14時間静置
-
- 評価方法
- 外観目視

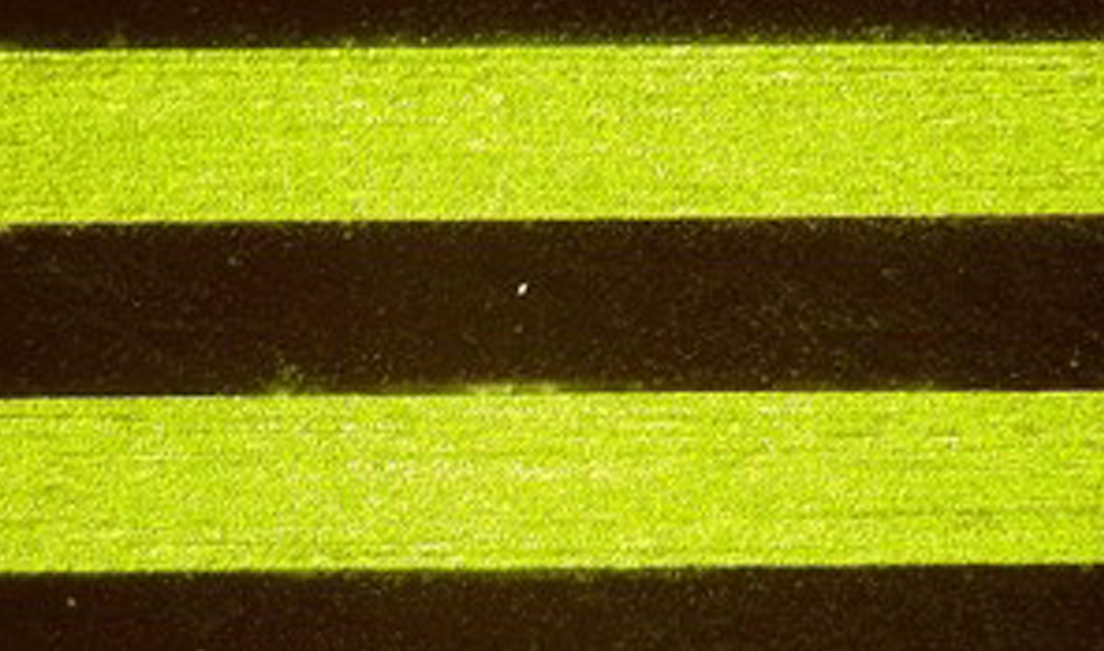

耐熱衝撃性
熱衝撃に対してクラックの発生はありません。
| 項目 | MUSシリーズ 非フッ素系樹脂 |
|---|---|
| 耐電圧試験 | 3000サイクル 結果：異常なし |
| 外観 |  |
試験内容
-
- 塗布基材
- くし形電極基板2型（参照規格：JIS Z3197）
-
- 塗布品番
- MUSシリーズ
-
- 試験槽条件
- -40℃⇔125℃／30min
3000サイクル毎に耐電圧試験（参照規格：MIL-L46058Cにより絶縁性を判定）
UV-LED硬化性
XD231130-3はUV-LED（365nm）硬化に適しています。
| MUSシリーズ品番 | タックの有無 |
|---|---|
| XD231130-1 | 少し有 |
| XD231130-2 | 少し有 |
| XD231130-3 | 無 |
試験内容
-
- 波長
- 365nm
-
- 塗布膜厚
- 100μm
-
- 積算光量
- 5000mJ/㎠
柔軟性
銅箔（厚さ100μｍ）に塗布し折り曲げても、クラック・塗膜の剥がれ等は起こりません。

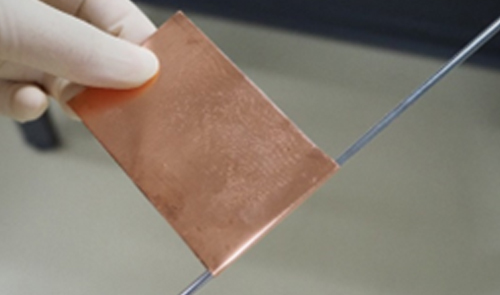

折り曲げ試験
| 試験前 | 試験後 |
 |
 |
- 参照規格：
- IPC-CC-830B （プリント配線板組立用電気絶縁化合物の認定及び性能）
IPC-TM-650-2-5-7-1（柔軟性－コンフォーマルコーティング）
試験方法
- ①試験パネル（コーティングした銅箔）を置く。
- ②0.3cm(0.12インチ）のマンドレルを試験パネルの中心に置く。
- ③試験片パネルの端を掴み、１秒以内にパネルをマンドレル上で180°曲げる。
- ④試験片の折り曲げた塗膜面をマイクロスコープで観察する。
塗布装置COATING DEVICE
さまざまなコンフォーマルコーティング用のディスペンサーに対応可能です。
保有設備のご利用可否についてはお気軽にご相談ください。

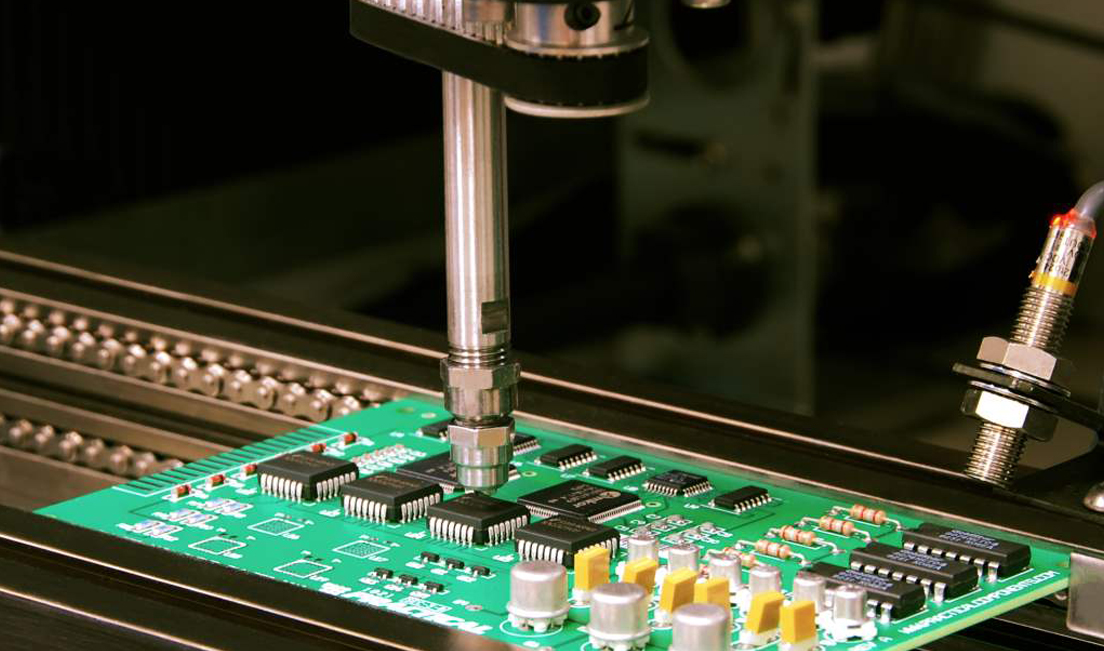

武蔵エンジニアリング株式会社エアロジェット(ジェットディスペンサー)

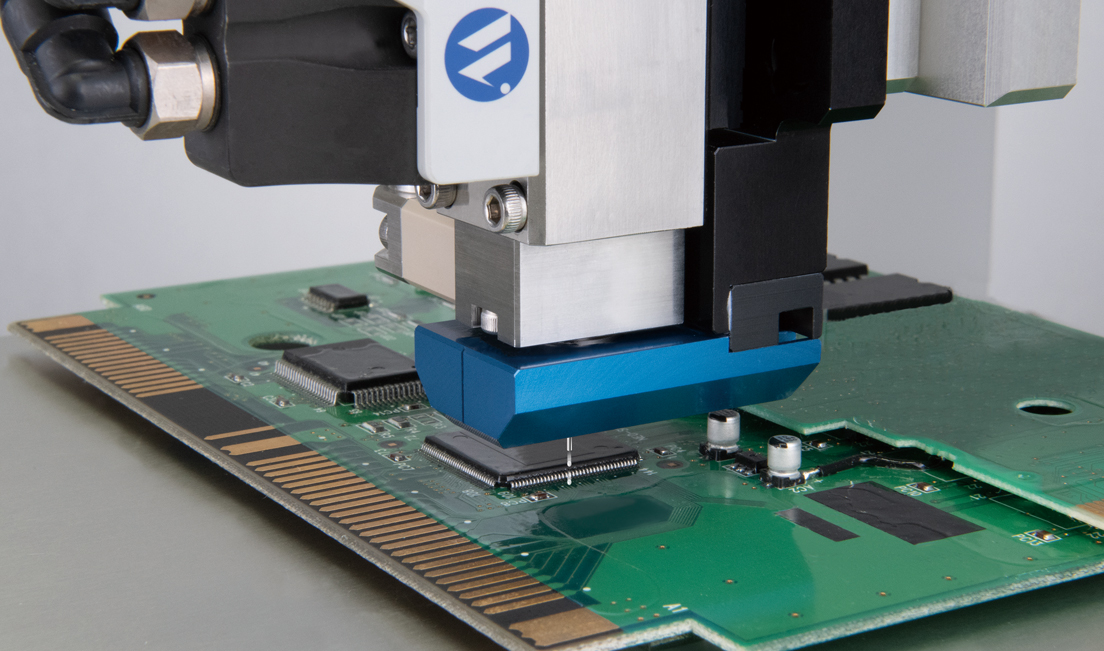

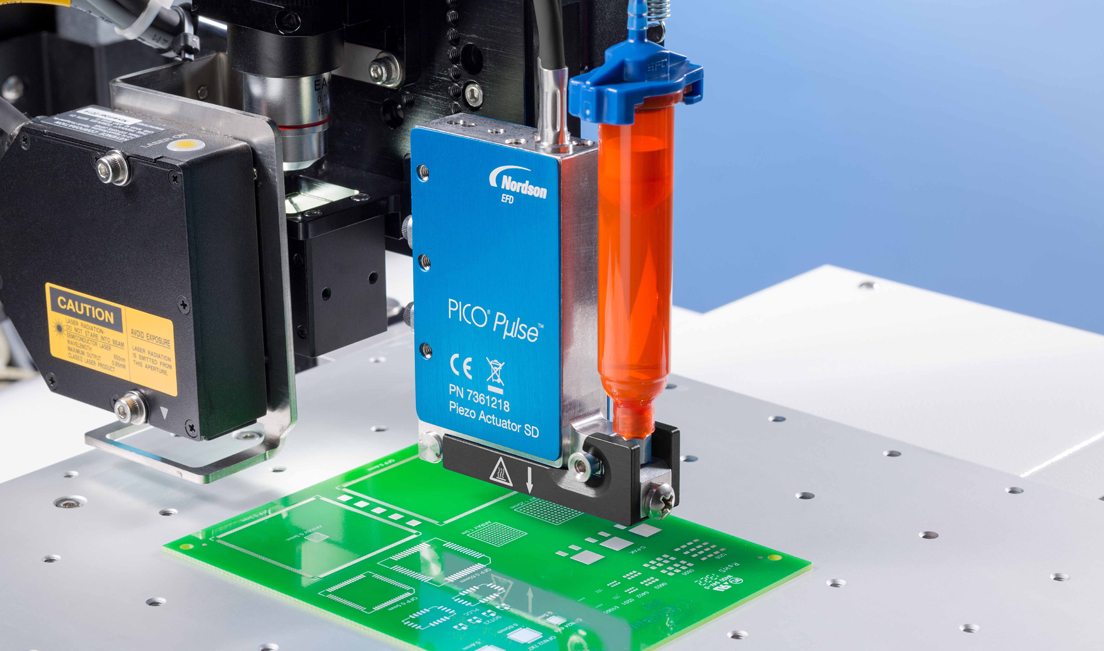

ノードソン株式会社 EFDビジネスグループPICO Pulse(ピエゾ式ジェットディスペンサー)
ノードソン・アドバンスト・テクノロジー株式会社SC-280(フィルムコーター)

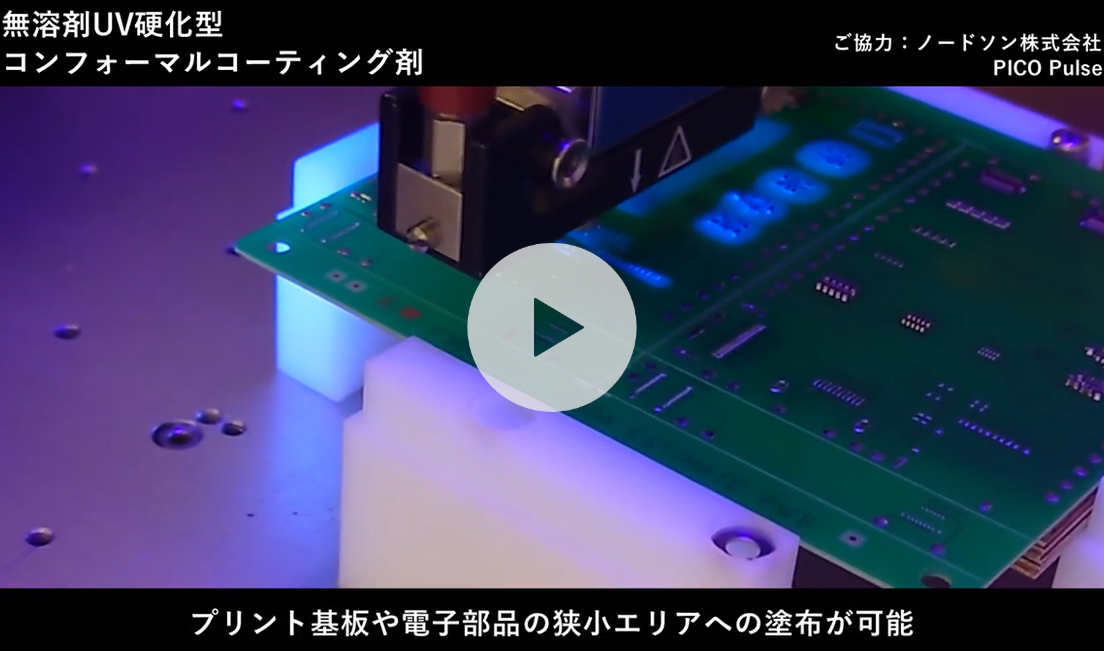

塗布動画
評価・分析機器EVALUATION AND ANALYSIS EQUIPMENT
最新の評価・分析機器を積極的に導入し、新技術/商品の開発に注力しています！
冷熱衝撃装置
小型環境試験機
接触角計
